  • DJF-6000

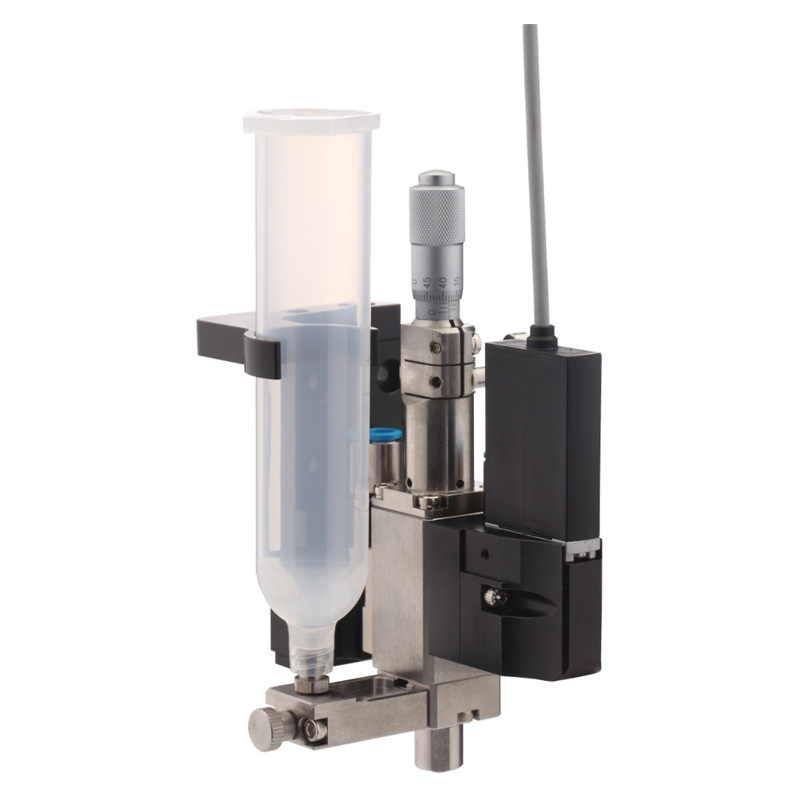

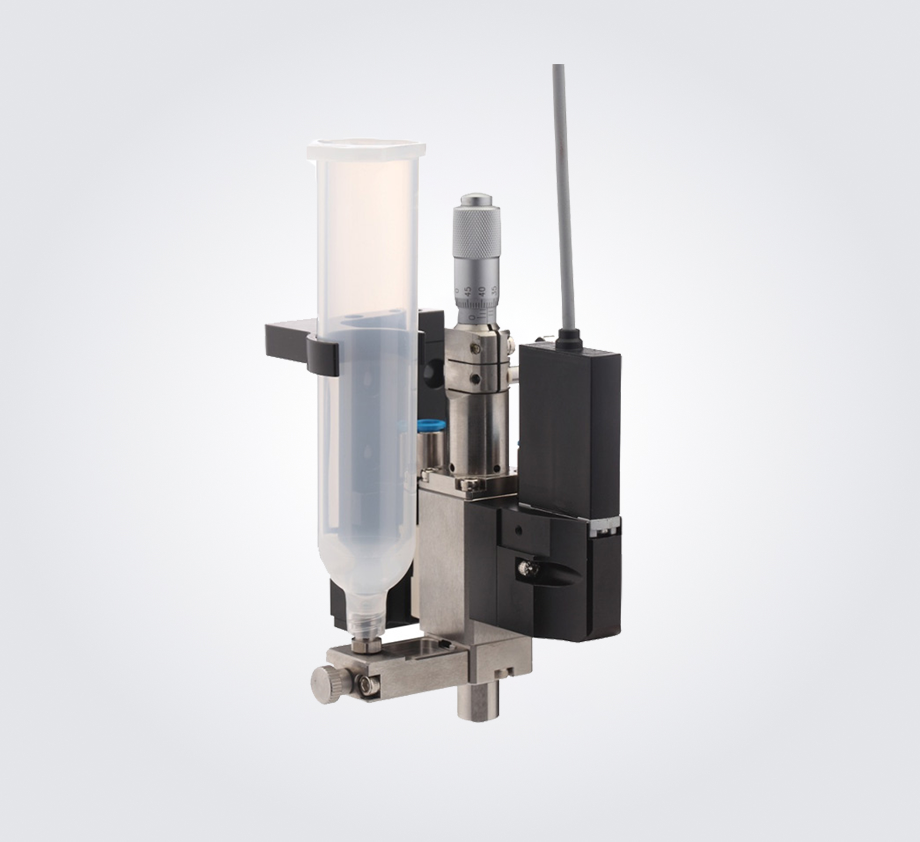

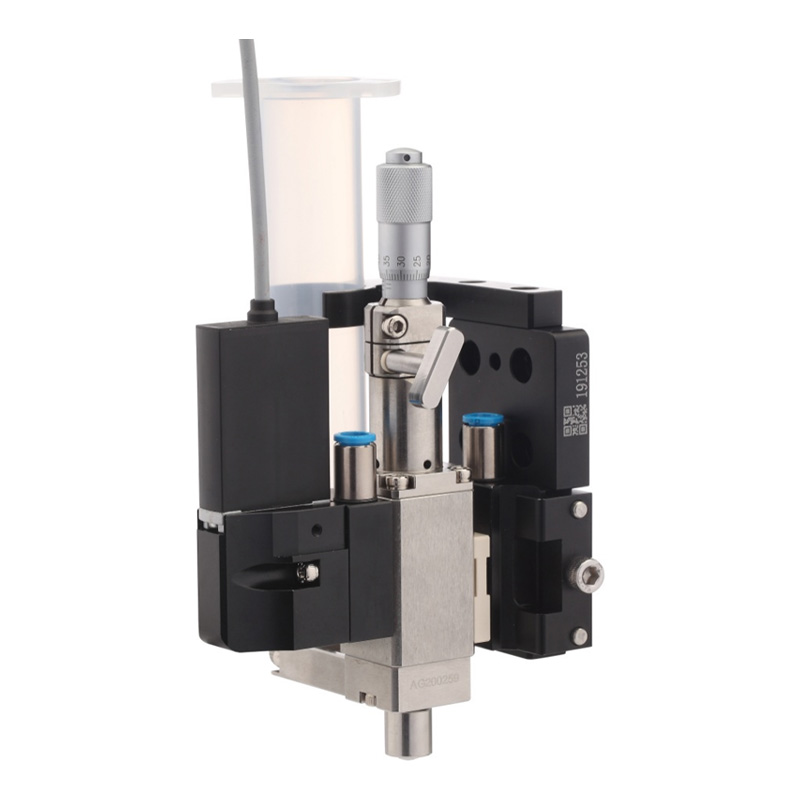

DJF-6000

工作原理

典焦发DJF-6000气动喷射阀是一款以压缩空气作为驱动力,使撞针做上下快速往复运动,

实现对胶水的高速喷射,专为高速精密电子点胶而设计,可以在工件表面实现精确的

微小胶点施胶(精确至微升)其特性可以不受工件的翘曲变形、不平整或者易碎的产品

表面实现非接触式精密喷胶,适用于PCB板封装,3C电子产品生产,LED光电行业,

FPC柔性线路板 生产,微量油漆油墨填充,生物或医疗试剂验证 等

性能优点



喷射阀

喷射阀


气动喷射阀规格:

点胶方式          非接触点胶模式

适用于液体类型    底填胶、UV胶、环氧胶、硅胶、红胶等

适用液体粘度      0 - 200000 cps

工作频率          Max: 250 Hz

适用喷嘴类型      一体式喷嘴:0.05-0.3mm

供胶气压          胶水压力:0.01-0.2Mpa

阀体质量          600g

外形尺寸          L74mm*W93mm*H148mm


控制器规格:

控制方式          电子模拟电路

点胶时间控制      数字电路/参数化

电源/功率         AC220V/50Hz*80W

控制器质量        4kg

外形尺寸          L213mm*W165mm*H103mm


产品特点:

    速:高速的点胶频率,最高可达250Hz每秒。

快速调试:采用最新模块设计,简化撞针的调试方式。

  率:采用非接触式点胶,消除Z轴的运动,有效的提高生产效率

 寿 命:可更换超硬合金材质喷嘴与撞针,具备更长的使用寿命。

    量:最小胶量0.5nl,最小线宽0.3mm,最小点直径0.3mm。

   性:设置恒温加热模块,高速喷射阀点胶一致性可达±3%。

维护简单:一体金属流道设计,极简零配件,可快速拆装及短时间完成维护。

  本:专利设计结构,维护时只需少量耗材,在生产过程中节省维护成本。

  性:喷射力度大,可以有效防止气泡与散点的现象。



组成部分:

   气动喷射阀     控制器     喷嘴加热模块      阀体连接线缆       维护工具
