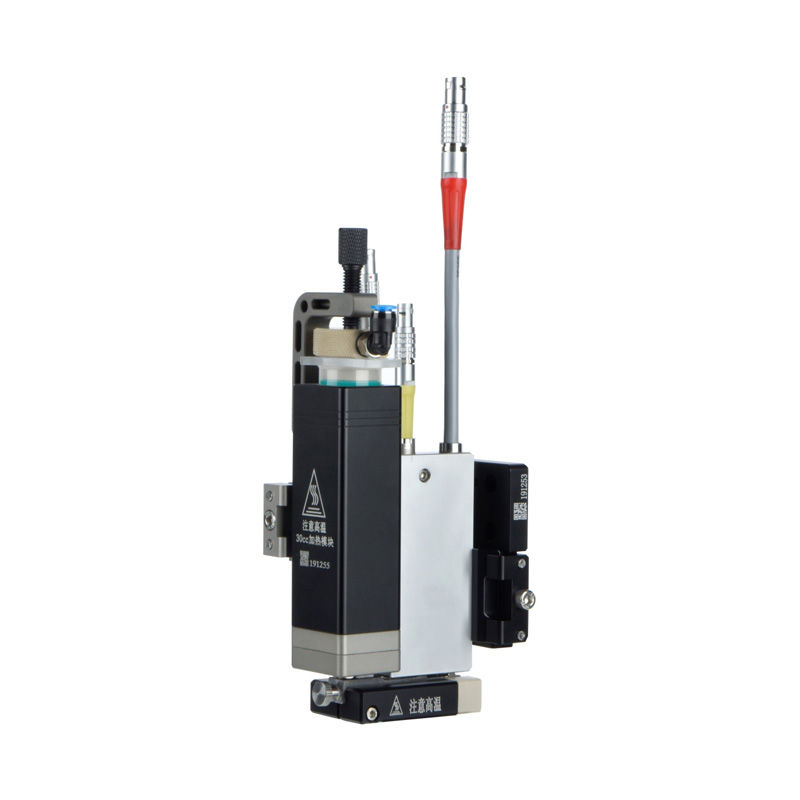

DJF-S2000压电陶瓷喷射阀是以高频精密压电陶瓷材料作为驱动力,使撞针做上下快速往复运动,实现对热熔胶的高速喷射,由于压电陶瓷材料反应速度快,精度高,稳定性优良,相比压缩空气为驱动力的气动喷射阀,消除气源压力波动导致的不稳定性,压电陶瓷喷射阀的稳定性
特点较为明显,该阀体适用于:手机边框热熔胶喷射,TWS蓝牙耳机,智能手环等高温流体。
产品特点:
高 速:最新的精密压电驱动器,超快的点胶频率,极限可达1500Hz每秒。
快速调试:采用最新模块设计,简化撞针的调试方式,快速的顶端校准。
高 效 率:采用非接触式点胶,消除Z轴的运动,有效的提高生产效率
长 寿 命:可更换超硬合金材质喷嘴与撞针,具备更长的使用寿命。
微 量:最小胶量0.5nl,最小线宽0.25mm,最小点直径0.2mm。
一 致 性:设置双恒温加热模块,高速喷射阀点胶一致性可达±2%。
维护简单:一体式流道设计,极简全模块加热模块组件,可快速拆装。
低 成 本:专利设计结构,维护时只需少量耗材,生产过程中节省维护成本。
稳 定 性:撞针行程小,喷射力度大,可以有效防止喷嘴挂胶与散点的现象。
压电阀规格:
点胶方式 非接触点胶模式
适用于液体类型 PUR、PUH 等高温溶解流体
适用液体粘度 0 - 200000 cps
工作频率 Max: 1200 Hz
适用喷嘴类型 一体式喷嘴:0.05-0.3mm
供胶气压 胶水压力:0.01-0.2Mpa
阀体质量 1000g
外形尺寸 L96mm*W60mm*H205mm
控制器规格:
控制方式 电子模拟电路
点胶时间控制 数字电路/参数化
电源/功率 AC220V/50Hz*120W
控制器质量 4kg(含双温控 功率:150W)
外形尺寸 L203mm*W120mm*H128mm
双温控制器尺寸 L206mm*W85mm*H128mm

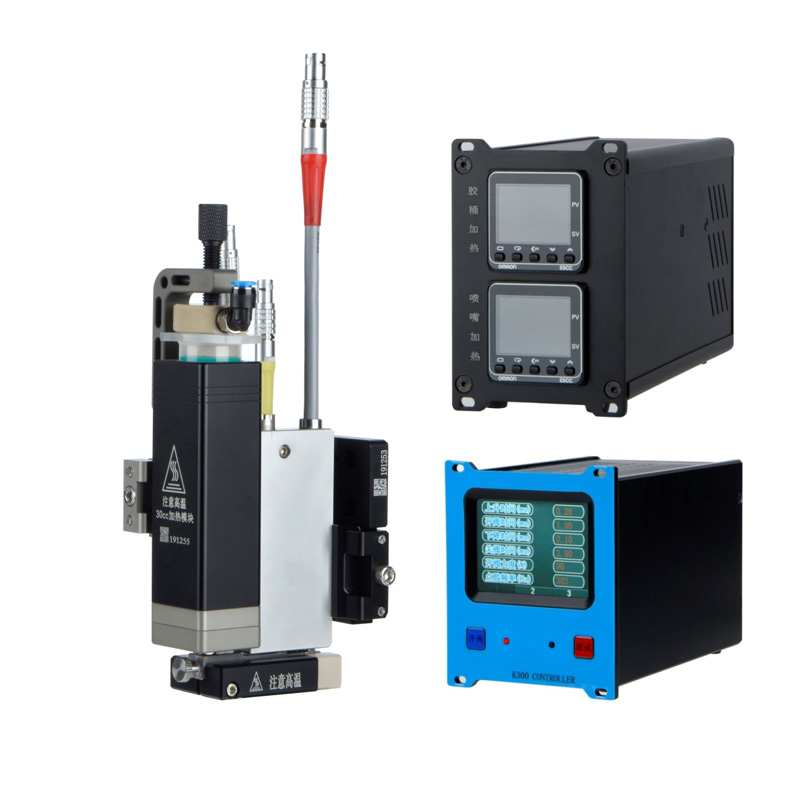

组成部分:
压电阀体 压电控制器 喷嘴加热模块 阀体连接线缆 双温控制器 加热线缆 调试工具 维护工具
